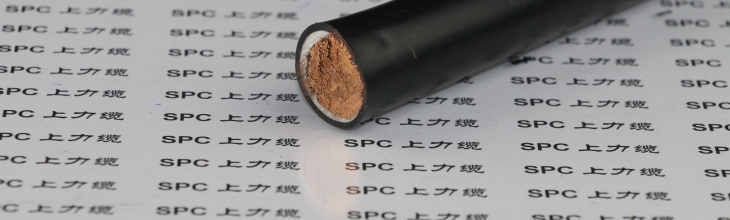

單芯拖鏈電纜|耐候型陽光暴曬8年不開裂--電纜名稱：
SPCFLEX-CHAIN-TPE-CY全天候單芯拖鏈電纜屏蔽型--TPE耐寒屏蔽電纜--TPE耐候型拖鏈電纜
拖鏈電纜應用：
動力拖鏈或移動機械部件
工業自動化、機電成套設備、數控機床、物流傳輸系統、機械自動化、生產線、設備安裝工程、控制系統等
用于動力、控制、測量及調節電路
需要抗電磁干擾的環境
適合干燥，潮濕及水油混合物的室內或室外
拖鏈電纜結構：
導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體
絕緣：特殊TPE混合料
芯線顏色：黑色或黃綠雙色，可根據客戶需要定選用各種顏色
屏蔽：鍍錫銅線編織，編織密度≥80%
護套：特殊TPE混合料
護套顏色：黑色，可根據客戶需要定選用各種顏色
拖鏈電纜特性：
電纜的長期工作溫度應不超過80℃
耐候性、抗臭氧和抗紫外線性能
抵抗多種化學介質，可以與植物、動物或合成有機脂、油脂石蠟和相關乳膠液接觸
對氨化合物和生物氣體有良好的抵抗性
能抵抗冷水熱水和水溶性清洗劑
適合頻繁蒸汽清潔
能承受較強的機械應力
具有較強的抗電磁干擾能力
適用于拖鏈系統中頻繁連續彎曲800萬次
耐海水侵蝕：符合 UL 1309 標準
拖鏈電纜技術參數：
工作電壓：300/500V 450/750V 600/1000V
測試電纜：2000V 2500V 3500V
導體電阻20℃ ：根據VDE 0295及IEC 60228第6類
絕緣電阻：≥ 20 MΩ/km （20℃）
彎曲半徑： 固定安裝 3 X D（電纜外徑）
移動安裝：當行程<10米時，彎曲半徑為7.5 X D（電纜外徑）
當行程≥10米時，彎曲半徑為10 X D（電纜外徑）
移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤5米/秒
彎曲壽命：30次/分鐘，>800萬次
工作溫度：固定安裝 -50～+80℃
規格范圍：
|
電纜名稱 |
電纜型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
|
全天候單芯拖鏈電纜屏蔽型 |
SPCFLEX-CHAIN-TPE-TRVVP |
300/500V |
1 |
多股精絞細絲導體 |
0.08 ~ 10 |
|
全天候單芯拖鏈電纜屏蔽型 |
SPCFLEX-CHAIN-TPE-TRVVP |
450/750V |
1 |
多股精絞細絲導體 |
0.5 ~ 240 |
|
全天候單芯拖鏈電纜屏蔽型 |
SPCFLEX-CHAIN-TPE-TRVVP |
600/1000V |
1 |
多股精絞細絲導體 |
1.5 ~ 240 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
|||||
